智能电动球阀/带开关反馈信号/电压380V/防爆等级dII BT4Gb
| 产品名称： | 智能电动球阀 |
|
Q941F |
|
|
电动,气动,手动,涡轮 |
|
法兰,螺纹 |
|
|
O型,V型 |
|
软密封,硬密封 |
|
|
1.6MPa-6.4MPa |
|
DN15-300 |
|
|
WCB,不锈钢等 |
|
承质品牌 |
智能电动球阀/带开关反馈信号/电压380V/防爆等级dII BT4Gb产品说明
智能电动球阀,防爆电动球阀电动执行机构是具有自动调试,故障自诊断、自处理功能的智能型电动执行机构。机内自带伺服系统,无需外配伺服放大器的一体化产品,可直接接受计算机、调节器或操作器的4-20mAd.c.控制信号工作。
减速器采用二级精密蜗轮蜗杆传动机构，具有低噪声、高效率、自锁性等特点；手操机构具有通电自动复位功能；整机具有可靠的过热、过载和限位的三项保护，可确保产品的安全运行。
电动防爆球阀防爆等级为ExdBT4、防护等级为IP67、可带现场控制装置。防爆型电动球阀主要特点为：不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。产品外壳防护性能达到IEC IP67，NEMA 4和6 标准，具有卓越的户外使用性能。
万彩网
产品按组合方式具有二位和比例两个系列，并具EXd II BT4防爆等级，可以满足各类角行程调节阀的配套，是国内现有高性能价格比电动执行机构的最佳选择。
智能电动球阀,防爆电动球阀采用一体化结构,与DTR电动执行机构相配,有输入控制信号（4~20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。

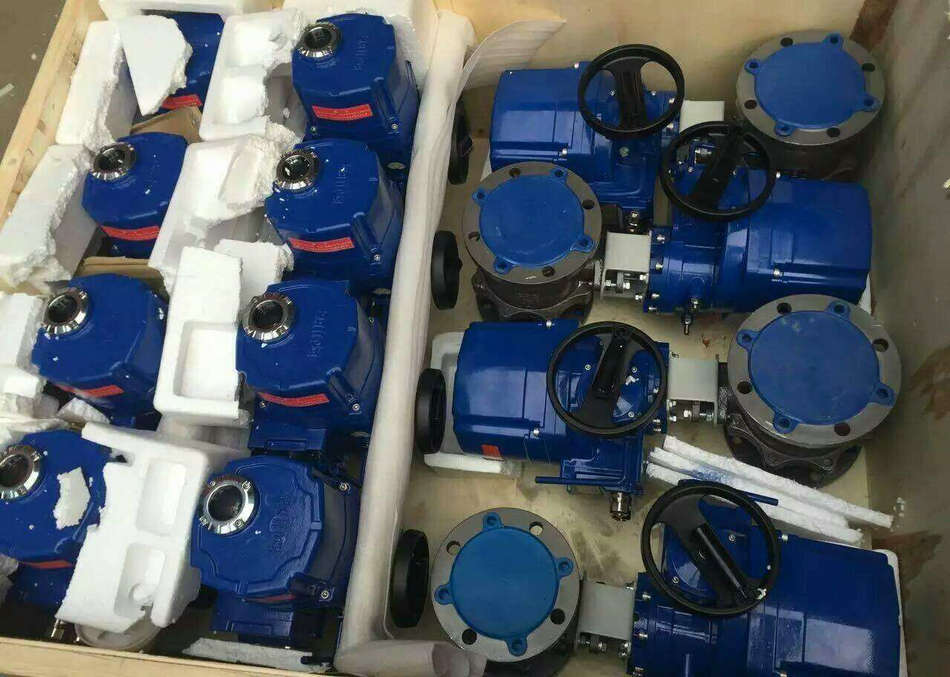

智能电动球阀,防爆电动球阀实物图片
（一）智能电动球阀主要技术参数：
万彩网 、结构形式：角型单座铸造阀
万彩网 、公称通径：20-300mm
、公称压力： 1.6-6.4Mpa
万彩网 、连接形式：法兰式按JB78-59、JB79-59
万彩网 、材料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
万彩网 （二）ZDJR智能电动O型调节球阀阀内组件
万彩网 、阀芯形式：O型阀芯
、流量特性：快开型
、材 料： 1Cr18Ni9Ti 0Cr17Ni12Mo2衬PTFE
万彩网
、密封面材料：PTFE、PPL、硬密封。
（三）ZDJR智能电动O型调节球阀执行机构：
、类型：可选PSQ、DTR和3810系列电子式角行程执行机构。防爆型选用3810系列。
、技术参数和性能：请参阅相应执行机构与阀门定位器说明书。
技术参数跟性能
|
电动执行器技术参数 |
电动球阀阀体参数 |
||
|
万彩网 电源 |
AC110、220、380V/DC24、220V |
万彩网 公称通径 |
DN15～200mm |
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.6、2.5、4.0、6.4、10MPa |
|
万彩网 任选功能 |
开关型、触点型、开度信号、智能调节型 |
万彩网 阀轴材质 |
碳钢、不锈钢 |
|
动作范围 |
0～90°±5° |
阀体材质 |
万彩网 碳钢、304/316/316L不锈钢 |
|
万彩网 动作时间 |
万彩网 15秒/30秒/60秒 |
万彩网 球体材质 |
304/316/316L不锈钢 |
|
环境温度 |
万彩网 -30°～60° |
万彩网 阀座密封 |
PTFE、PPL、金属密封 |
|
手动操作 |
附带手柄操作 |
温 |
PTFE≤180、PPL≤350、金属密封≤450 |
|
限 |
电气、机械二重限位 |
适用介质 |
万彩网 水、石油、粘性流体、浆料、强氧化性介质等 |
|
防护等级 |
IP-67(防爆外壳:Exd BT4 Exd BT6) |
||
|
输入信号 |
万彩网 0-10，1-5VDC/4-20mA(智能调节型) |
特 |
万彩网 连线简单，结构紧凑、阻力小、动作稳定 |
智能电动球阀理想流量特性表：
|
万彩网 公称通径（DN） |
万彩网 不同开度角下的Kv值 |
||||||||
|
温度 |
10o |
20o |
万彩网 30o |
万彩网 40o |
万彩网 50o |
60o |
70o |
万彩网 80o |
万彩网 90o |
|
50 |
2 |
4 |
9 |
17 |
万彩网 32 |
万彩网 60 |
万彩网 97 |
151 |
万彩网 215 |
|
万彩网 80 |
6 |
万彩网 11 |
万彩网 22 |
44 |
83 |
万彩网 155 |
250 |
万彩网 389 |
550 |
|
100 |
9 |
18 |
35 |
71 |
万彩网 133 |
248 |
398 |
620 |
万彩网 890 |
|
万彩网 150 |
万彩网 20 |
40 |
8/0 |
万彩网 160 |
万彩网 300 |
万彩网 560 |
900 |
万彩网 1400 |
万彩网 2000 |
|
万彩网 200 |
万彩网 36 |
72 |
143 |
万彩网 286 |
737 |
1002 |
1611 |
2506 |
3580 |
|
250 |
万彩网 57 |
万彩网 113 |
万彩网 226 |
453 |
万彩网 848 |
1582 |
2543 |
3955 |
5650 |
|
300 |
81 |
163 |
万彩网 325 |
651 |
1220 |
万彩网 2278 |
3661 |
5695 |
万彩网 8100 |
智能电动球阀主要规格参数：
|
公称通径DN |
万彩网 15 |
20 |
25 |
32 |
40 |
50 |
65 |
万彩网 80 |
100 |
125 |
150 |
200 |
万彩网 250 |
300 |
|
万彩网 流量系数（Kv） |
万彩网 20 |
38 |
万彩网 72 |
110 |
万彩网 170 |
万彩网 215 |
380 |
550 |
890 |
万彩网 1400 |
2000 |
3580 |
万彩网 5650 |
8100 |
|
可调动作范围 |
万彩网 0-90o |
|||||||||||||
|
允许压差P |
小于公称压力(1.6MPa) |
|||||||||||||
|
万彩网 泄漏量Q |
万彩网 按AP1598标准测试 无泄漏 |
|||||||||||||
|
万彩网 环境温度 |
-20~60 |
|||||||||||||
|
万彩网 基本误差 |
±2.5% |
|||||||||||||
|
回差 |
万彩网 ±2.5% |
|||||||||||||
|
死区 |
万彩网 1% |
|||||||||||||
|
可调范围 |
250：1 |
350：1 |
||||||||||||
|
配用执行机构 |
万彩网 PSQ101, 381RSA-05DTR-05 |
DTR-10 PSQ201, DTR-20381RSC-30 |
DTR-40381RSC-50 |
万彩网 PSQ701DTR-60 |
||||||||||
智能电动球阀主要外形及连接尺寸：
|
公称通径DN |
L |
D |
H |
L1 |
D1 |
b |
万彩网 Z-Ød |
H1 |
万彩网 L2 |
|
压力 |
1.6/2.5/4.0 |
万彩网 1.6/2.5/4.0 |
|
|
万彩网 1.6/2.5/4.0 |
1.6/2.5/4.0 |
1.6/2.5/4.0 |
|
|
|
15 |
万彩网 130/130/130 |
95 |
万彩网 275 |
万彩网 157 |
65 |
14/16/16 |
4-14 |
48 |
万彩网 208 |
|
20 |
140/140/140 |
105 |
280 |
157 |
万彩网 75 |
万彩网 14/16/16 |
4-14 |
53 |
万彩网 208 |
|
万彩网 25 |
150/150/150 |
115 |
287 |
157 |
85 |
14/16/16 |
4-14 |
58 |
208 |
|
32 |
万彩网 165/165/180 |
135 |
384 |
万彩网 208 |
万彩网 100 |
16/18/18 |
4-18 |
68 |
208 |
|
40 |
180/180/200 |
145 |
312 |
万彩网 208 |
万彩网 110 |
16/18/18 |
4-18 |
73 |
208 |
|
万彩网 50 |
万彩网 200/200/220 |
160 |
万彩网 325 |
208 |
125 |
16/20/20 |
万彩网 4-18 |
80 |
万彩网 208 |
|
65 |
万彩网 220/220/250 |
180 |
335 |
万彩网 256 |
万彩网 145 |
万彩网 18/22/22 |
4-18/8-18/8-18 |
90 |
256 |
|
80 |
250/250/280 |
万彩网 195 |
365 |
256 |
万彩网 160 |
20/22/22 |
万彩网 8-18 |
98 |
256 |
|
万彩网 100 |
万彩网 280/280/320 |
215/230/230 |
万彩网 400 |
256 |
180/190/190 |
20/24/24 |
8-18/8-23/8-23 |
120 |
256 |
|
万彩网 125 |
320/320/400 |
万彩网 245/270/270 |
万彩网 420 |
256 |
210/220/220 |
万彩网 24/28/30 |
万彩网 8-23/8-25/8-25 |
万彩网 140 |
万彩网 256 |
|
万彩网 150 |
360/360/400 |
280/300/300 |
440 |
万彩网 256 |
240/250/250 |
24/28/30 |
8-23/8-25/8-25 |
167 |
万彩网 256 |
|
200 |
400/400/550 |
335/360/375 |
470 |
256 |
295/310/320 |
26/34/38 |
12-23/12-25/12-30 |
210 |
万彩网 256 |
|
万彩网 250 |
630 750 |
万彩网 405 470 |
万彩网 545 |
380 |
|
|
|
|
|
|
300 |
750 870 |
万彩网 460 530 |
万彩网 580 |
380 |
|
|
|
|
|
