不锈钢气动蝶阀 |
|
D71X/F,D371X/F |
|
|
气动,手动,涡轮,电动 |
|
对夹式,法兰式 |
|
|
中线,双偏心 |
|
软密封,硬密封 |
|
|
1.0MPa-1.6MPa |
|
DN50-DN1200 |
|
|
不锈钢等 |
|
承质品牌 |
不锈钢气动蝶阀选型说明书
不锈钢对夹式气动蝶阀连接形式：对夹式,法兰式
不锈钢气动蝶阀其主要特点为:
1,设计新颖、合理，结构独特，重量轻，启闭讯速。
2、操作力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料需老化、耐腐蚀，使用寿命较长等特点。
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

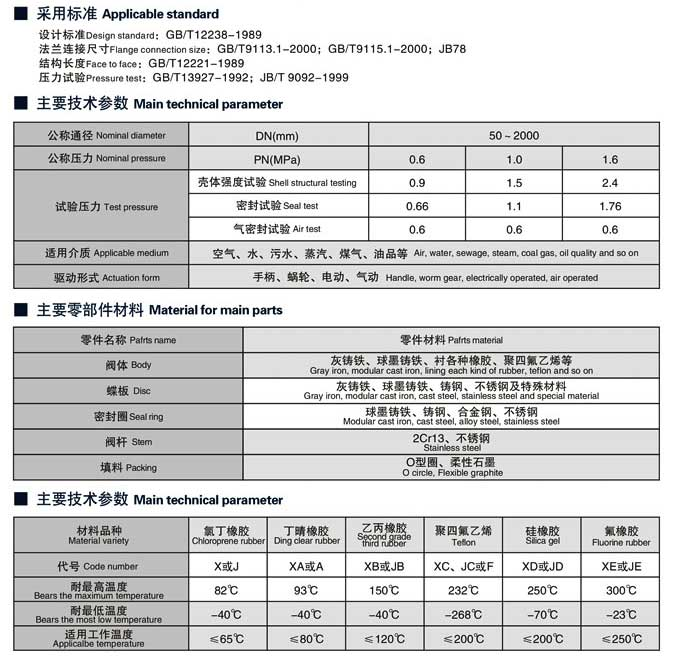

不锈钢气动蝶阀主要技术参数
|
公称通径 |
万彩网 DN（mm） |
万彩网 50～800 |
||
|
万彩网 公称压力 |
PN（MPa） |
万彩网 0.6 |
万彩网 1.0 |
1.6 |
|
万彩网 试验压力 |
万彩网 强度试验 |
万彩网 0.9 |
万彩网 1.5 |
2.4 |
|
密封试验 |
0.66 |
万彩网 1.1 |
1.76 |
|
|
气密封试验 |
万彩网 0.6 |
0.6 |
0.6 |
|
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等。 |
|||
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动。 |
|||
|
零件名称 |
材料 |
|||
|
阀体 |
球墨铸铁、铸钢、合金钢、不锈钢 |
|||
|
蝶板 |
铸钢、不锈钢及特殊材料 |
|||
|
密封圈 |
万彩网 各种橡胶、聚四氟 |
|||
|
阀杆 |
万彩网 2Cr13、不锈钢 |
|||
|
填料 |
万彩网 O型圈、柔性石墨O |
|||
蝶阀密封材料选用和适用温度
|
材料品种 |
氯丁橡胶 |
丁晴橡胶 |
乙丙橡胶 |
万彩网 聚四氟乙烯 |
硅橡胶 |
氟橡胶 |
天然橡胶 |
尼龙 |
|
英语简称 |
CR |
NBR |
EPDM |
万彩网 PTFE |
SI |
万彩网 VITON |
NR |
PA |
|
万彩网 型号代号 |
万彩网 X或J |
XA或JA |
万彩网 XB或JB |
F或XC、JC |
XD或JD |
万彩网 XE或JE |
X1 |
N |
|
耐最高温度 |
82 |
93 |
150 |
万彩网 232 |
250 |
204 |
85 |
93 |
|
万彩网 耐最低温度 |
-40 |
万彩网 -40 |
万彩网 -40 |
-268 |
万彩网 -70 |
-23 |
万彩网 -20 |
-73 |
|
万彩网 适用工作温度 |
0~+80 |
-20~+82 |
-40~+125 |
万彩网 -30~+150 |
万彩网 -70~+150 |
万彩网 -23~+150 |
-20~+85 |
-30~+93 |

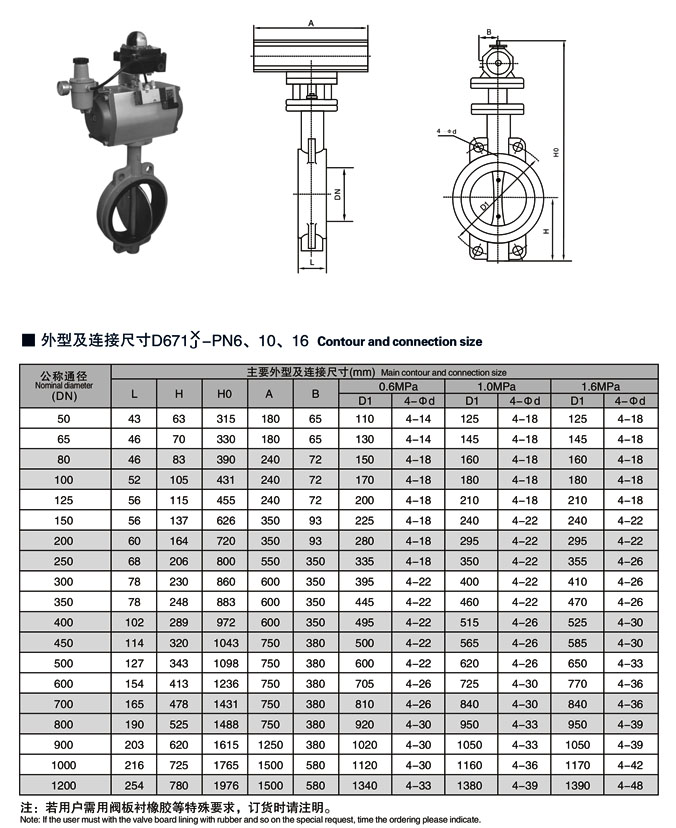

不锈钢气动蝶阀相关尺寸图:
|
声明：【不锈钢气动蝶阀】规格型号、结构尺寸由万彩网提供，如何选择适用的不锈钢气动蝶阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
