保温闸阀 |
|
BZ41H/W |
|
|
手轮 |
|
法兰 |
|
|
夹套 |
|
硬密封 |
|
|
1.6-16Mpa |
|
DN15-250 |
|
|
WCB,不锈钢,合金钢等 |
|
承质品牌 |
保温闸阀,保温夹套闸阀作用是用于一些保温介质的控制阀门，采用保温设计能够防止导热油、蒸汽等介质在常温下凝固或者结晶。此产品是在普通的闸阀的基础上焊接保温夹套，在有的地方也称之为夹套闸阀，在阀体两侧都装有接口根据需要采用法兰或者螺纹的形式连接。保温闸阀是保温阀门当中最常的产品，能够广泛的应用在石油、冶金、沥青、化工等项目当中。
一、保温闸阀,保温夹套闸阀执行标准：
设计与制造：GB12234
法兰尺寸：JB/T79 GB9113
压力温度：GB9131
结构长度：GB12221
对焊连接尺寸：－
万彩网
检验与试验：GB13927

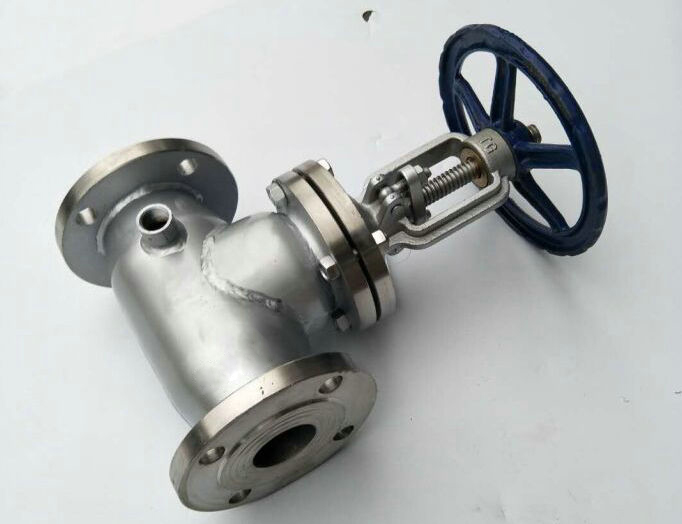

保温闸阀,保温夹套闸阀BZ41H/W实物图
标准规范
|
万彩网 设计制造 |
万彩网 结构长度 |
连接法兰 |
万彩网 压力温度等级 |
万彩网 试验与检验 |
|
GB12234 |
万彩网 GB12221-89 |
ANSI B16.5 |
GB9131 |
JB/T 9092 |
产品特点
1 夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。
2 连接法兰尺寸比同一规格普通阀门的连接法兰大一到两个规格，结构长度与同规格的普通阀门相同。
3 夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。
性能规范
| 型号 | 公称压力 | 试验压力(MPa) | 工作温度 | 适用介质 | ||
| 强度(水)(MPa) | 密封(水)(MPa) | 低压密封(空气)(MPa) | ||||
|
BZ41H-16C BZ41W-16P(R) |
1.6 | 2.4 | 1.8 | 0.6 | ≤425 | 酸、碱、滤清类 |
|
BZ41H-25C BZ41W-25P(R) |
2.5 | 3.8 | 2.8 | 0.6 | ≤550 | 酸、碱、滤清类 |
|
BZ41H-40C BZ41W-40P(R) |
4.0 | 6.0 | 4.4 | 0.6 | ≤450 | 酸、碱、滤清类 |
|
BZ41H-64C BZ41W-64P(R) |
6.4 | 9.6 | 7.0 | 0.6 | ≤300 | 酸、碱、滤清类 |
主要零件材料
|
万彩网 零件名称 |
ZG1Cr18Ni9Ti系列 |
万彩网 ZG00Cr18Ni10系列 |
ZG1Cr18Ni12Mo2Ti系列 |
ZG00Cr17Ni14Mo2系列 |
万彩网 WCB系列 |
|
阀体/阀盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
万彩网 WCB |
|
闸板 |
ZG1Cr18NI9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
万彩网 1Cr13 |
|
阀杆 |
万彩网 1Cr18Ni9Ti |
万彩网 ooCr18Ni10 |
万彩网 1Cr18Ni12Mo2Ti |
ooCr17Ni14Mo2 |
1Cr13 |
|
填料 |
石墨+304 |
万彩网 石墨+304 |
万彩网 石墨+304 |
石墨+304 |
万彩网 石墨Graphite |
|
垫片 |
石墨+304 |
石墨+304 |
石墨+304 |
石墨+304 |
石墨+304 |
|
压盖 |
万彩网 ZG1Cr181Ni10 |
万彩网 ZG00Cr18Ni10 |
ZG1Cr18Ni12Mo2Ti |
ZG00Cr17Ni14Mo2 |
WCB |
|
填料压环 |
万彩网 1Cr18Ni9Ti |
00Cr18Ni10 |
1Cr18Mi12Mo2Ti |
00Cr17Ni14Mo2 |
1Cr13 |
|
螺栓 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
1Cr171Ni2 |
35CrMoA |
|
螺母 |
万彩网 1Cr18Ni9Ti |
1Cr18Ni9Ti |
万彩网 1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |

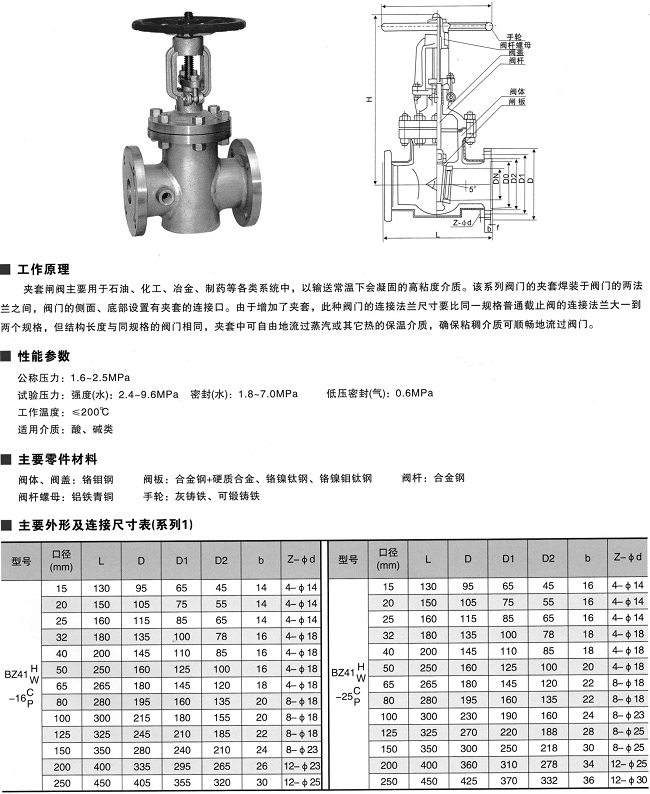

保温闸阀,保温夹套闸阀相关尺寸图:
|
