产品名称： |
电动对夹式软密封蝶阀 |
产品型号： |
D971X/F/H,D943X/F/H |
|
驱动方式： |
电动,手动,涡轮,气动 |
连接形式： |
对夹式,法兰式 |
|
结构形式： |
中线,双偏心 |
密封结构： |
软密封,硬密封 |
|
压力范围： |
1.0MPa-6.4MPa |
公称通径： |
DN50-2000 |
|
常用材质： |
铸铁,球墨铸铁,WCB,不锈钢等 |
铭牌： |
承质阀门 |
电动软密封蝶阀,电动对夹式软密封蝶阀冶金、化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置通常由角行程电动执行机构（0~90°部分回转）和蝶阀整体通过机械连接，经过安装调试后共同组成。
电动对夹式电动软密封蝶阀,电动对夹式软密封蝶阀为:
1,设计新颖、合理，结构独特，重量轻，启闭讯速。
2、操作力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
万彩网
5、密封材料需老化、耐腐蚀，使用寿命较长等特点。
产品特点：
设计新颖、合理、结构独特，重量轻，启闭迅速。
操力矩小，操作方便，省力灵巧。
可以任何位置安装，维修方便。
密封件可以更换，密封性能可靠达到双向密封零泄漏。
密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
制造标准：
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度：GB/T12221-1989
万彩网
压力试验：GB/T13927-1992；JB/T9092-1999

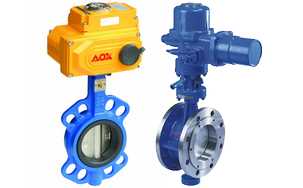

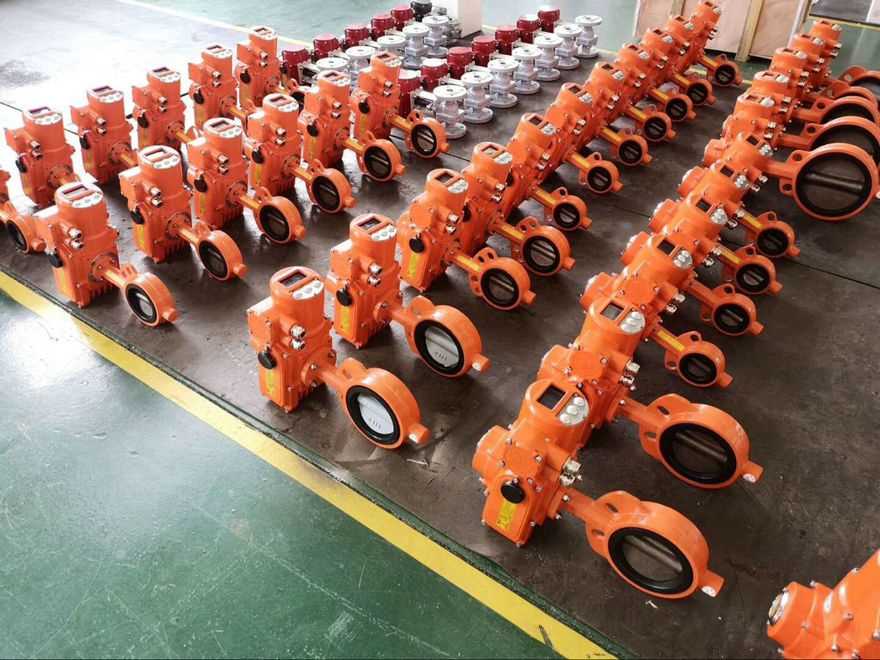

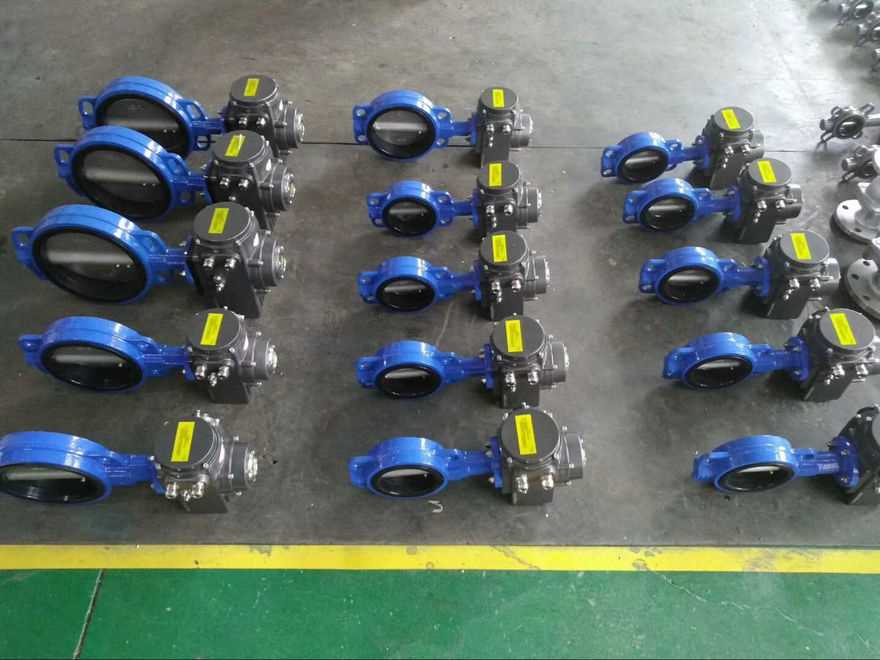

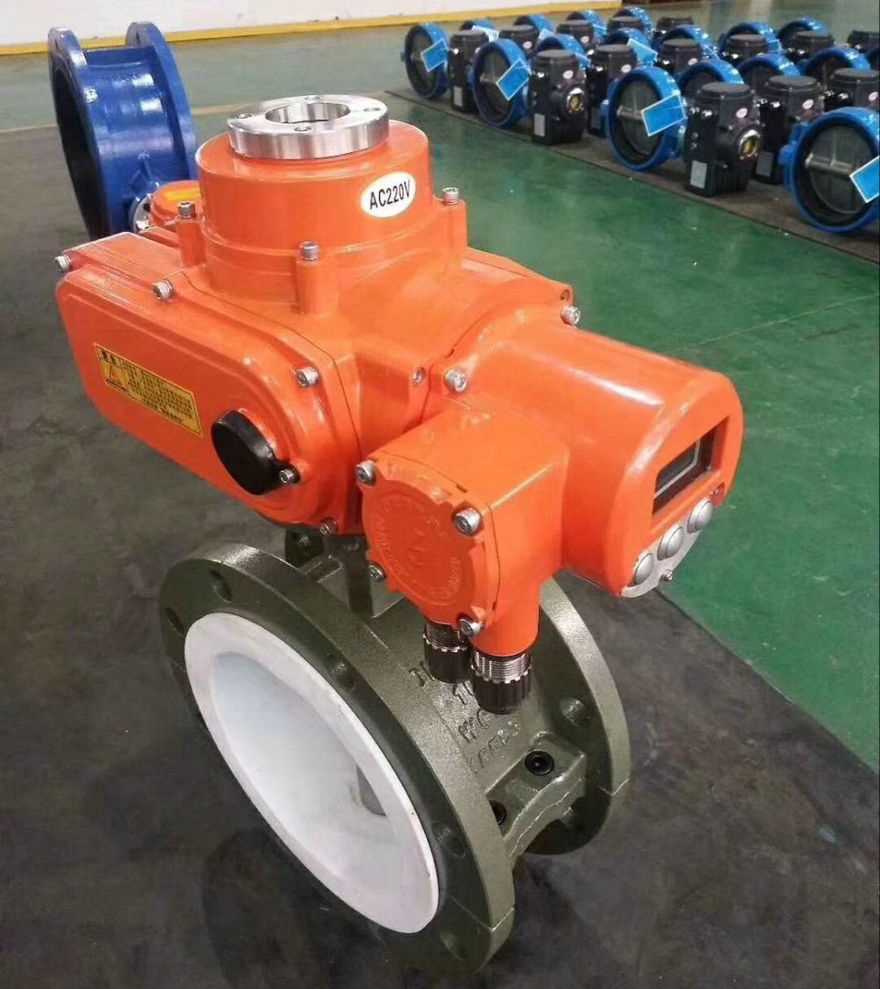

电动软密封蝶阀,电动对夹式软密封蝶阀实物图片

主要技术参数：
|
万彩网
公称通径
|
万彩网
DN（mm）
|
万彩网
50～800
|
|
公称压力
|
万彩网
PN（MPa）
|
0.6
|
万彩网
1.0
|
1.6
|
|
万彩网
试验压力
|
万彩网
强度试验
|
0.9
|
万彩网
1.5
|
万彩网
2.4
|
|
密封试验
|
0.66
|
1.1
|
1.76
|
|
气密封试验
|
万彩网
0.6
|
0.6
|
万彩网
0.6
|
|
适用介质
|
万彩网
空气、水、污水、蒸气、煤气、油品等。
|
|
驱动形式
|
万彩网
手动、蜗杆蜗轮传动、气传动、电传动。
|
|
零件名称
|
材料
|
|
万彩网
阀体
|
球墨铸铁、铸钢、合金钢、不锈钢
|
|
蝶板
|
铸钢、不锈钢及特殊材料
|
|
万彩网
密封圈
|
万彩网
各种橡胶、聚四氟
|
|
阀杆
|
2Cr13、不锈钢
|
|
万彩网
填料
|
O型圈、柔性石墨O
|
蝶阀密封材料选用和适用温度：
|
万彩网
材料品种
|
氯丁橡胶
|
万彩网
丁晴橡胶
|
万彩网
乙丙橡胶
|
万彩网
聚四氟乙烯
|
万彩网
硅橡胶
|
万彩网
氟橡胶
|
天然橡胶
|
万彩网
尼龙
|
|
英语简称
|
万彩网
CR
|
NBR
|
EPDM
|
万彩网
PTFE
|
SI
|
万彩网
VITON
|
万彩网
NR
|
PA
|
|
万彩网
型号代号
|
X或J
|
XA或JA
|
万彩网
XB或JB
|
F或XC、JC
|
XD或JD
|
XE或JE
|
X1
|
N
|
|
耐最高温度
|
万彩网
82
|
93
|
150
|
232
|
万彩网
250
|
204
|
85
|
万彩网
93
|
|
耐最低温度
|
-40
|
-40
|
-40
|
万彩网
-268
|
万彩网
-70
|
万彩网
-23
|
万彩网
-20
|
-73
|
|
适用工作温度
|
0~+80
|
万彩网
-20~+82
|
-40~+125
|
万彩网
-30~+150
|
万彩网
-70~+150
|
万彩网
-23~+150
|
-20~+85
|
-30~+93
|

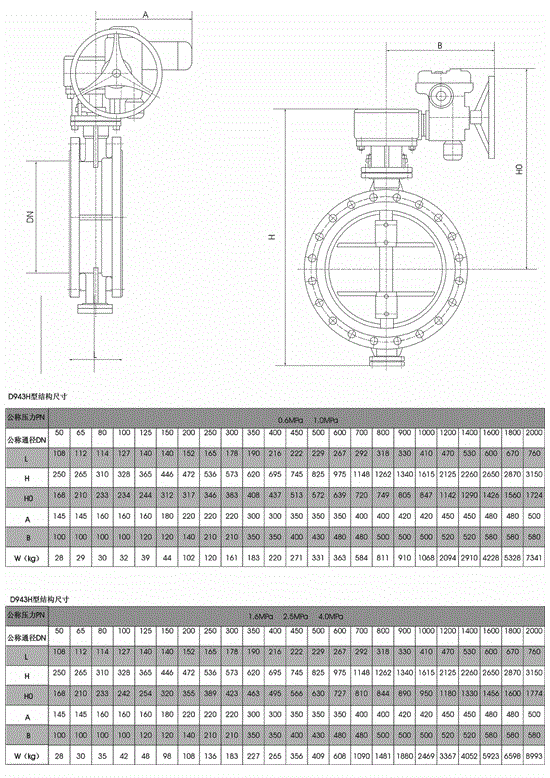

电动软密封蝶阀,电动对夹式软密封蝶阀尺寸图：
电动法兰蝶阀尺寸图：
|
