三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。

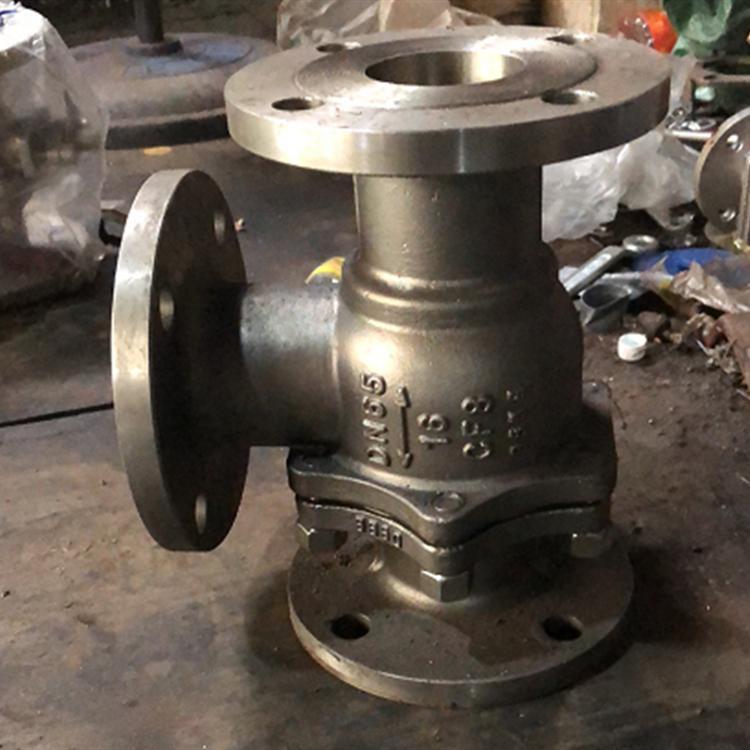

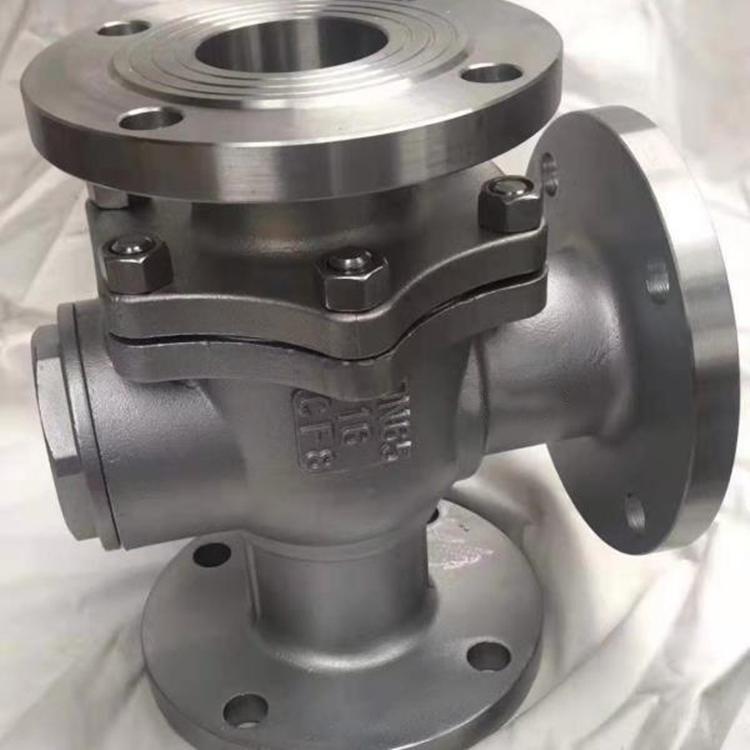

不锈钢三通球阀实物图
不锈钢三通球阀原理
三通球阀和法兰闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀，三片式球阀,是被广泛采用的一种新型阀门，本类阀门在管道中一般应当水平安装 。不锈钢三通球阀概述
Q45F~T型两阀座密封三通球阀结构紧凑、外型美观、密封性能好。也能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
2、三通球阀造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。
不锈钢三通球阀性能参数
|
公称压力 |
万彩网 试验压力 |
||
|
壳体 |
高压液密封 |
低压液密封 |
|
|
万彩网 1.6 |
2.4 |
万彩网 1.76 |
万彩网 0.6 |
|
2.5 |
万彩网 3.75 |
2.75 |
|
|
万彩网 4.0 |
万彩网 6.0 |
4.4 |
|
|
CLASS150 |
万彩网 3.0 |
2.2 |
|
|
万彩网 适用工况 |
万彩网 适用介质 |
水、油品、气等非腐蚀介质和酸碱腐蚀介质 |
|
|
万彩网 适用温度 |
-28～350℃ |
||
|
应用规范 |
万彩网 连接法兰 |
JB79-59 GB9113、 |
|
|
万彩网 检验试验 |
JB/T 9092-99 、API598 |
||
不锈钢三通球阀主要构件材料表
|
零件名称 |
材质 |
|
|
GB |
万彩网 ASTM |
|
|
阀体、阀盖 |
WCB |
万彩网 A216-WCB |
|
密封圈 |
PTFE、对位聚苯 |
PTFE、对位聚苯 |
|
球体 |
万彩网 1Cr18Ni9Ti |
SS 304 |
|
阀座、阀杆 |
万彩网 2Cr13 |
万彩网 A246-416 |
|
万彩网 双头螺栓 |
万彩网 35CrMoA |
万彩网 A193-B7 |
|
L型美标连接尺寸和外形 150Lb |
||
|
公称通径 DN |
尺寸(mm) |
|||||||||
|
(in) |
万彩网 (mm) |
L |
D |
D1 |
D2 |
f |
Z-φd |
H |
LO |
|
|
1/2 |
15 |
140 |
89 |
60.5 |
35 |
10 |
1.6 |
4-φ15 |
55 |
130 |
|
万彩网 3/4 |
20 |
万彩网 165 |
98 |
70 |
43 |
11 |
万彩网 1.6 |
万彩网 4-φ15 |
55 |
130 |
|
1 |
25 |
万彩网 165 |
万彩网 108 |
万彩网 79.5 |
51 |
12 |
万彩网 1.6 |
4-φ15 |
70 |
万彩网 140 |
|
11/4 |
32 |
万彩网 220 |
117 |
79 |
64 |
13 |
1.6 |
万彩网 4-φ15 |
75 |
180 |
|
万彩网 11/2 |
40 |
250 |
127 |
万彩网 98.5 |
73 |
15 |
1.6 |
万彩网 4-φ15 |
90 |
万彩网 220 |
|
21/2 |
50 |
260 |
152 |
120.5 |
92 |
16 |
1.6 |
4-φ19 |
104 |
260 |
|
2 |
65 |
万彩网 320 |
178 |
139.5 |
105 |
18 |
万彩网 1.6 |
4-φ19 |
153 |
350 |
|
3 |
80 |
万彩网 320 |
190 |
152.5 |
万彩网 127 |
19 |
1.6 |
4-φ19 |
万彩网 187 |
万彩网 400 |
|
4 |
100 |
370 |
229 |
万彩网 190.5 |
157 |
24 |
1.6 |
万彩网 8-φ19 |
206 |
500 |
|
5 |
125 |
510 |
254 |
万彩网 216 |
186 |
24 |
1.6 |
8-φ22 |
万彩网 252 |
600 |
|
6 |
150 |
510 |
万彩网 279 |
241.5 |
万彩网 216 |
26 |
1.6 |
8-φ22 |
万彩网 244 |
万彩网 1000 |
|
8 |
万彩网 200 |
万彩网 580 |
373 |
万彩网 298.5 |
270 |
29 |
1.6 |
8-φ22 |
283 |
1300 |
|
10 |
万彩网 250 |
万彩网 670 |
406 |
362 |
万彩网 324 |
31 |
万彩网 1.6 |
12-φ25 |
万彩网 345 |
1600 |
|
12 |
300 |
万彩网 720 |
483 |
万彩网 432 |
万彩网 381 |
32 |
万彩网 1.6 |
万彩网 12-φ25 |
万彩网 420 |
2100 |
